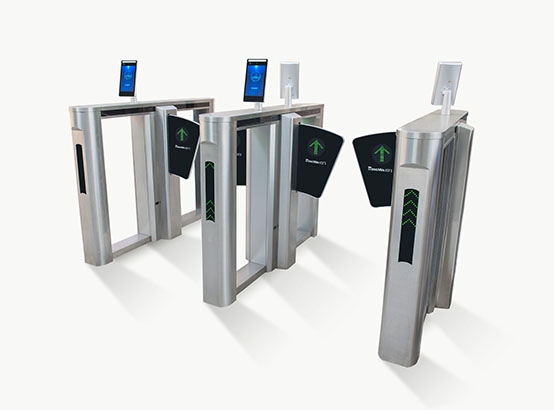

豪华型翼闸HTY01

机芯特点:行星齿轮减速,体积小,效率高,寿命长。

控制系统特点:伺服控制系统功能强大,标准对外电气接口,可自由对接便于客户对接。

一、性能特点:

(一)、 机箱特点

1、 采用不锈钢折弯成型,线条简洁、工艺精湛。

2、 折弯处刨坑设计,棱角分明,质感强。

3、 机箱整体采用螺丝装配而成,可拆卸。

4、 机箱前后盖圆弧倒平设计,外观独特。

5、 机箱纤薄设计,方便维修安装。

6、 机箱前后盖采用流水式LED通行指示灯设计。

(二)、机芯特点

1、 行星齿轮减速,体积小,效率高,寿命长。

2、 机芯结构整体下沉设计,保证翼片开启的有效尺寸。

3、 伺服电机,控制精准,四连杆机构,运行稳定。

4、 双翼通行宽度为670,便于人流通行。

5、 翼打开速度约为0.6秒,大大提升通行效率。

6、 断电后,翼可手动打开,符合消防需求。

7、 翼挡板前后增加限位,提升翼的防撞能力。

8、 防水等级为IP54,可户外使用。

(三)、控制系统特点

1、 伺服控制系统功能强大,标准对外电气接口,可自由对接便于客户对接。

2、 实时检测机芯运动状态,满足安全通行的要求。

3、 支持3/6对红外独立输入,通行灯、迎宾灯、RGB 状态灯等功率输出。

4、 针对暴力闯闸等使用场景,内部设计有专用电路保障控制器和电源的稳定工作。

5、 支持RS232、RS485、CAN 等多种通讯方式,提供Modbus 通讯协议,可对接上位工控机。

6、 配套有液晶按键盒做为调试工具。

7、 支持单机运行,满足单边结构的控制需求。

8、 采用数对红外感应器,防止行人非法进入通道。

9、 具有自动复位功能,在设定的时间内没有过闸,豪华型翼闸自动取消本次权限,恢复到初始状态。

10、可连接人脸识别系统,实现门禁、考勤、收费等功能。

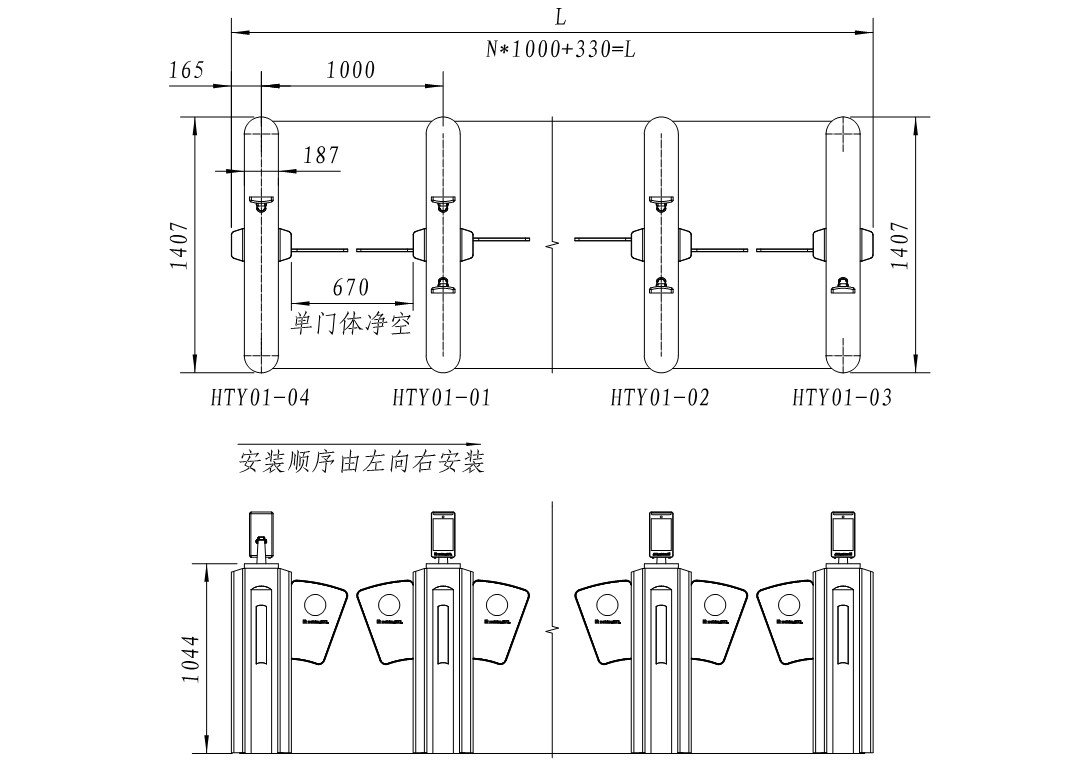

一、规格技术参数:

机箱规格

1410mmX330mmX1044mm

通行宽度

670mm

机箱材质

SUS304

驱动电机

直流伺服电机

控制板额定电流

5A

控制板输入电压

DC24

额定电压

AC220±10%V  50/60HZ

额定功率

200w

环境温度

-25~ 65

工作环境湿度

95%,无凝结

防护等级

IP54

噪音

<60dB

红外对数

6

声音输出

蜂鸣器

通行方式

双向/单向通行

开闸时间

0.6S

通行速度

30/分钟

灯光输出

迎宾灯 | 通行灯

正常使用寿命

500万次

通讯接口

RS232/ RS485/ CAN

挡板材质

钢化玻璃

参数设置盒

开门、设零、恢复默认值等

温馨提示:数据参数仅供参考,实际数据请与当地销售人员确定为准。
